木の時計のベルトの長さを調整してみました。



　購入した状態では、ベルトが長かったので、調整が必要でした。前回は自分で調整したと思い込んでいたので、何も考えずに、時計だけ購入しましたが、その治具が見当たらず、そういえば、ショップで調整したものを送付してもらったことを思い出しました。







　このようなピン形状なので、極細の六角レンチがあれば外れるのではないかと思いながら色々調べてみると、これは六角ではなく丸で、また、そんなに簡単ではなさそうなことがわかりました。

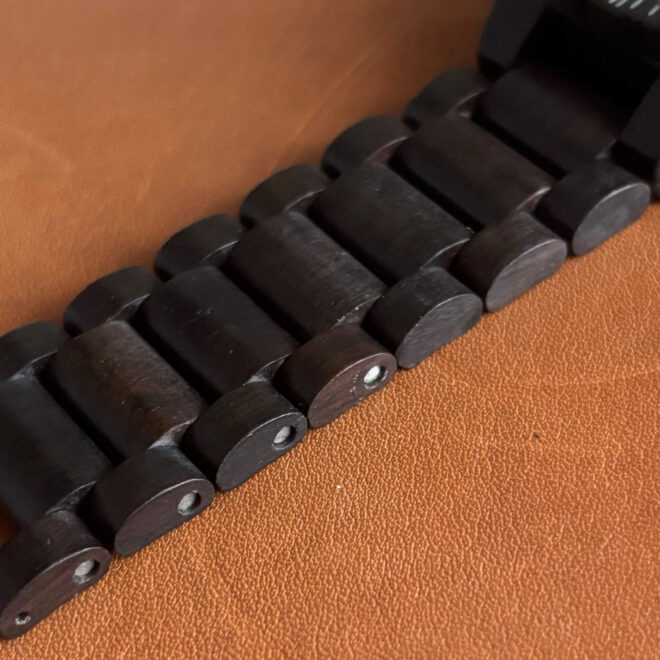

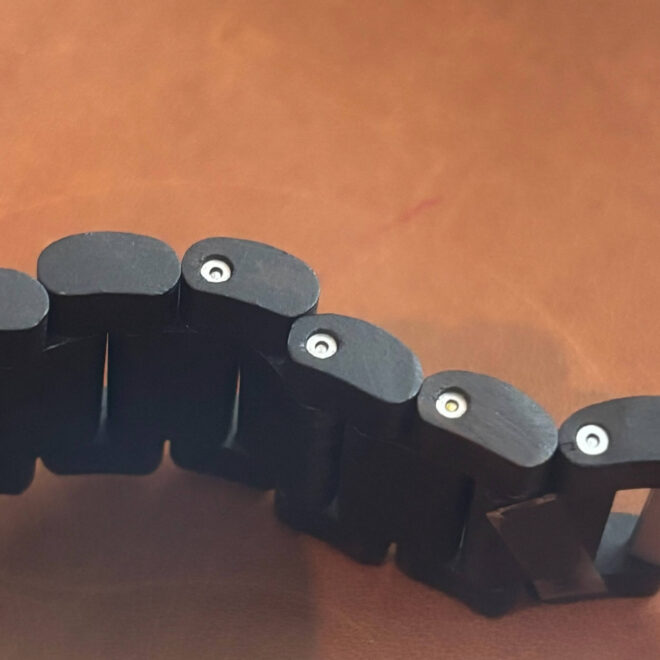

　このように、「Link」と呼ばれる部品がキャップ付きのピンで連結されています。そこで、まだ、在庫のあった、WeWood純正の調整器を購入してみました。

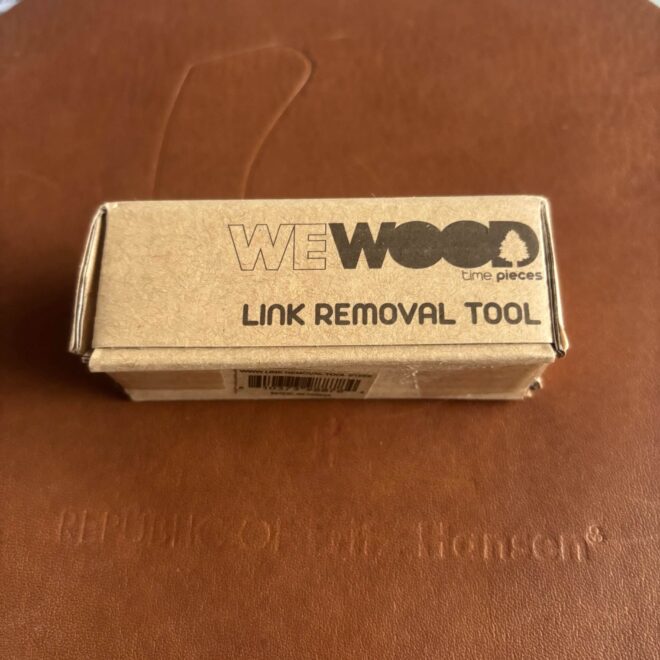

We Wood 純正ベルト調整器　Link Removal Tool





　ネットで注文すると、程なく到着しました。想像していたよりも小さかったです。

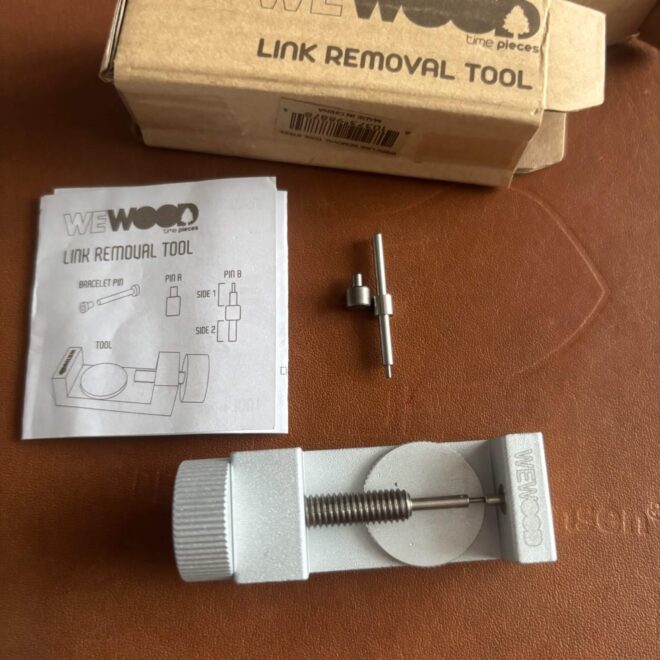

　箱をあけてみると、このような治具とパーツが入っていました。

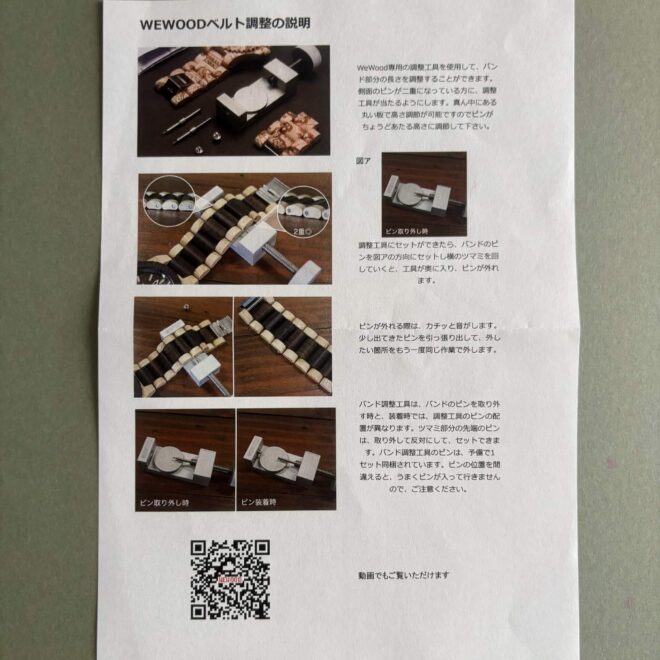

　治具のセットとは別に、ショップから明細書と一緒にこのような説明書が同封されていました。

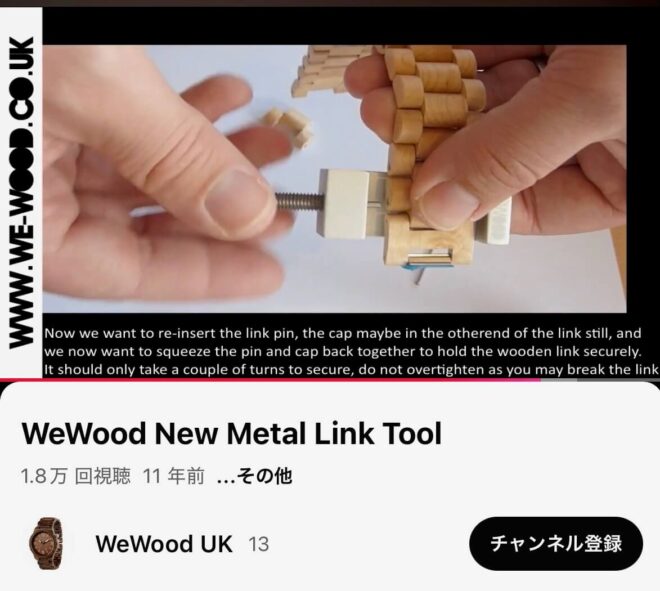

　説明書の下のQRコードを読み込むと、このようなYouTubeで使い方の解説動画が見られます。







　こちら側から、中心の細い部分を押し出します。

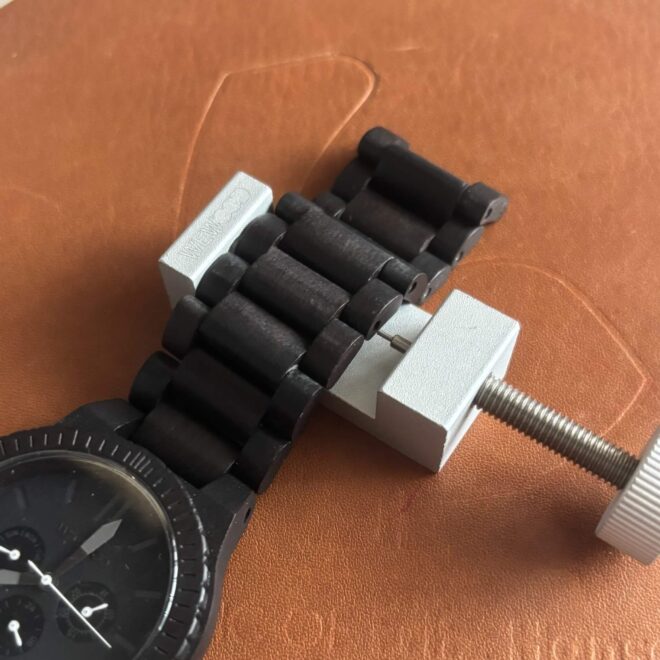

　丸い台を回転させると高さが変わるので、その上に木の時計を治具に置き、治具の先端がピンの中心に当たるように調整してセットします。

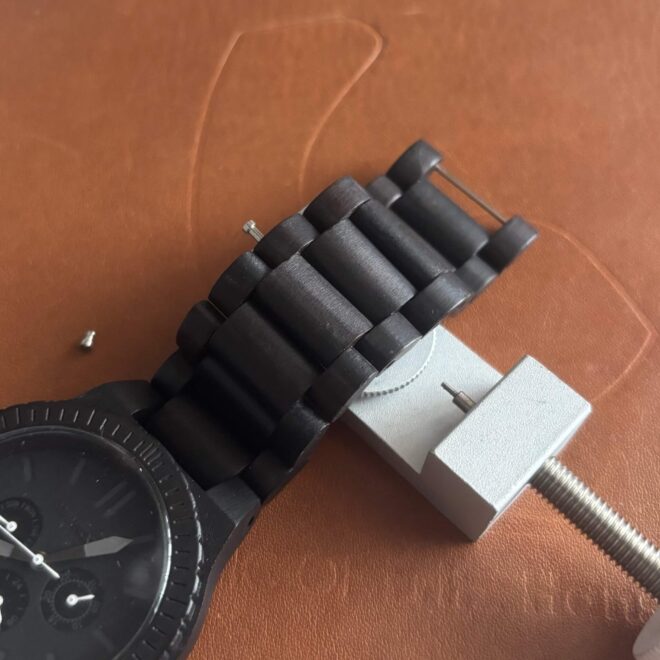

　そうすると、ピンとキャップが、カチッと外れるので、そのままピンを反対側へ押し出します。

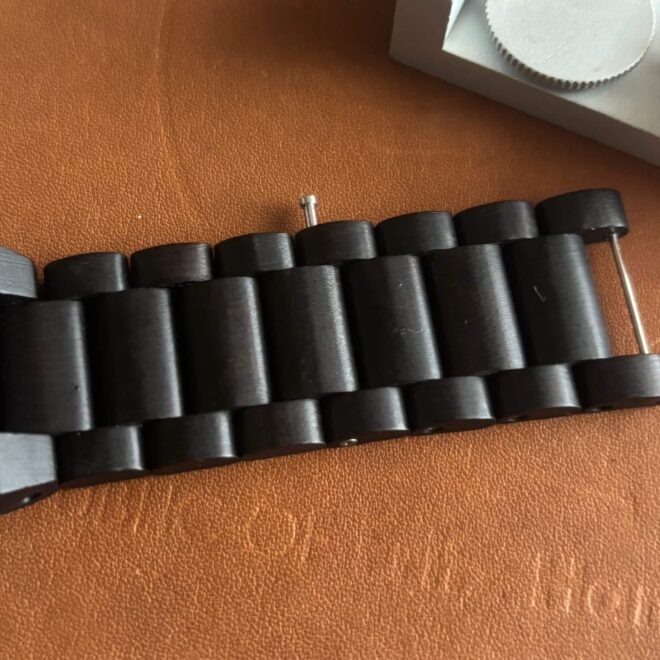

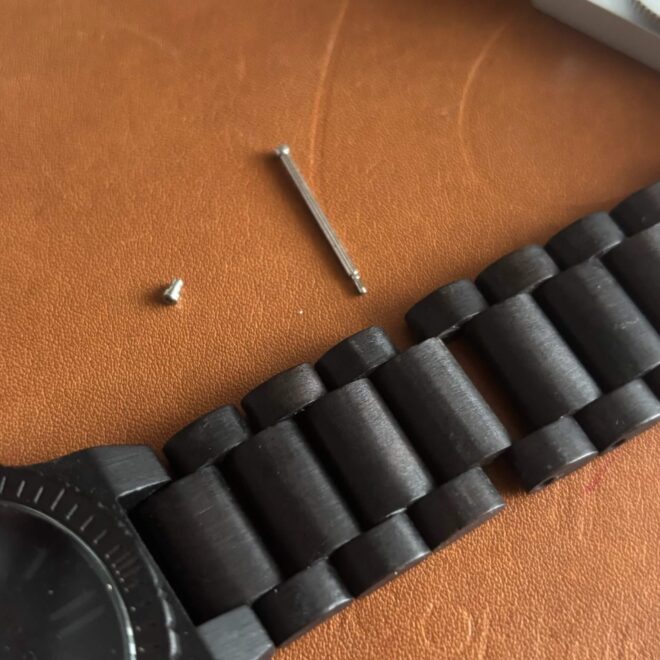

　手で、外れたピンを引き抜きます。

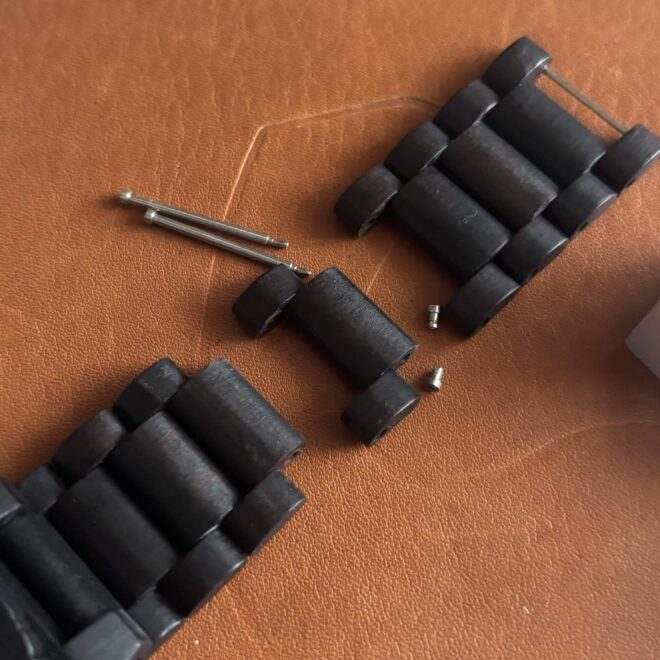

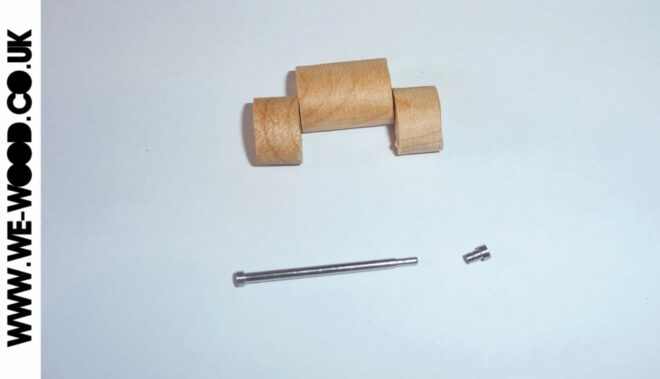

　ピンを2本抜くと、一つの「Link」が外れます。

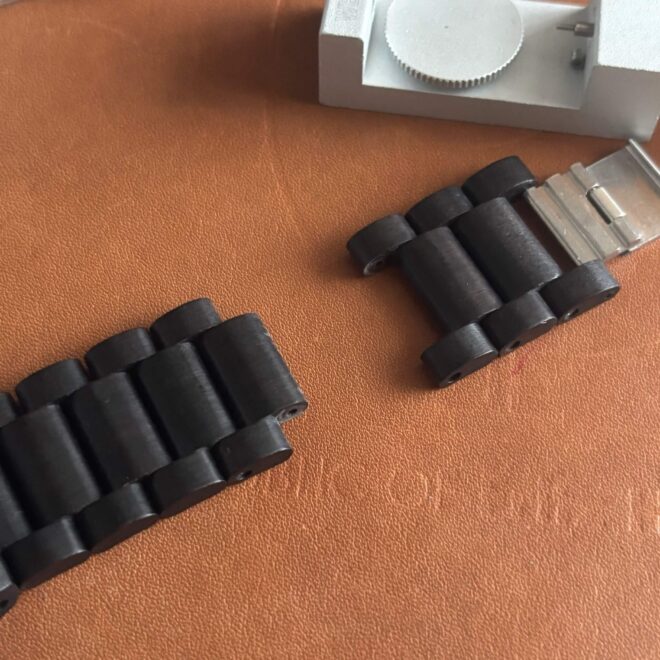

　Linkを一つ抜いた状態で、再度つなぎ直します。

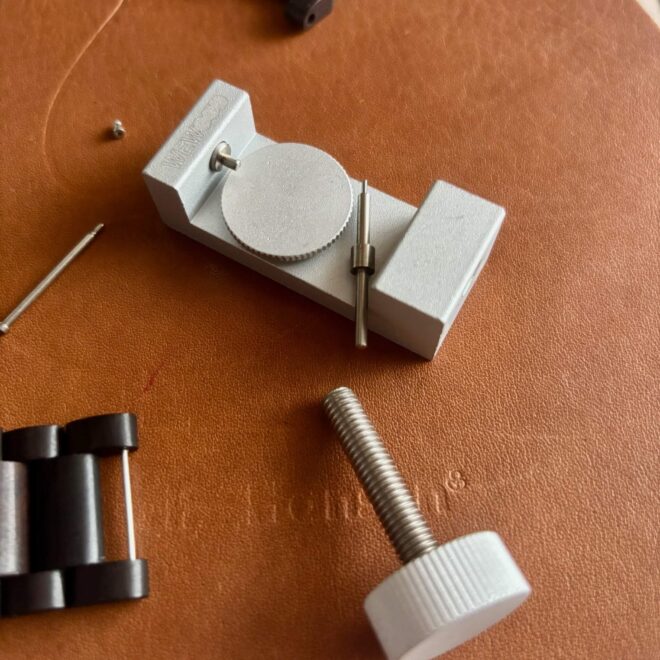

　治具に別パーツを取り付け、ネジ式の部品の先端をひっくり返して、細いものから太いものに変更します。





　こうすると、両側から挟み込むことで、キャップをピンを押し込むための装置となります。







　ピンとキャップをセットして、穴に通します。





　ピンとキャップが合うように。

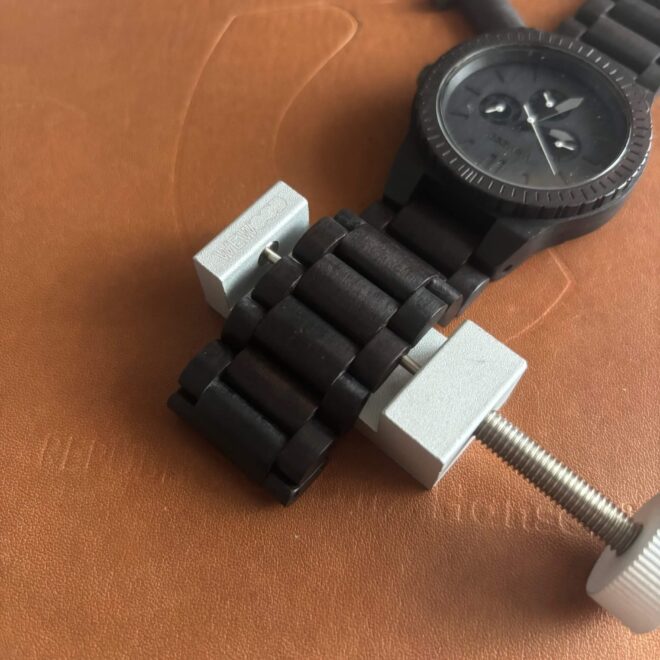

　取り付ける時は、こちら側から押します。







　ピンにキャップがカチッとはまるまで押し込みます。





　うまく入りました。







　前回、2コマ抜いていたので、今回も2コマ抜くため、時計本体と反対側からもう1コマ抜きます。







　無事、2コマ抜いて完成です。

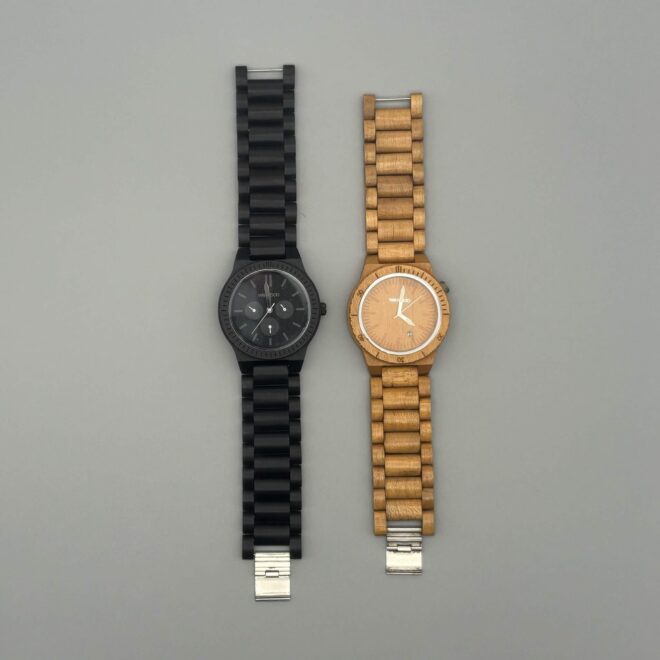

　ベルトが短くなりました。

　同じ2コマ減らしているのに長さが違うのな何故でしょうか？　製品の違い？　製作誤差？　木が収縮した？



　現状、ちょっと緩いのですが、もう1コマ減らしてしまうと、手首周りがキツくなりそうなので、一旦これで使ってみようと思います。
